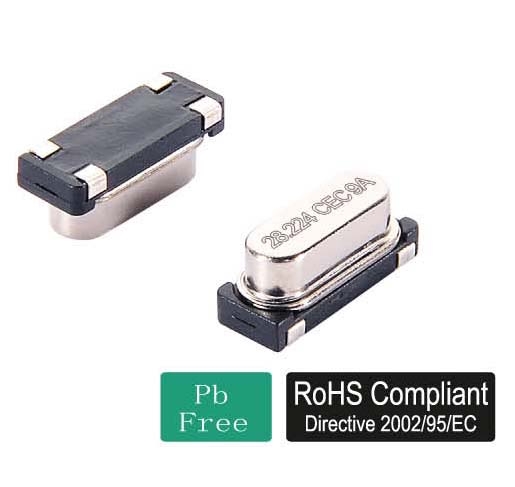

名称：HC-49USM Crystal（FOUR PADS）
产品编号： 73016474016
规 格： Drawing For MB
详细信息
电气参数
|
频率范围： |
3.200MHz 到 100.000MHz |
|
调整频差： |
±10ppm 到 ±100ppm |
|
温度频差： |
±10ppm 到 ±100ppm |
|
工作温度范围： |
-10℃ ～ +60℃ 到 -40℃ ～ +85℃ |
|
储存温度范围： |
-40℃ ～ +85℃ /-55℃ ～ +125℃ |
|
老化： |
±5pm/ year Maximum |
|
静电容： |
7pF maximum |
|
激励功率： |
100μW Typical |
|
绝缘阻抗： |
500 Megaohms Minimum at D.C100v |
|
负载电容： |
Suggested by customer |
等效阻抗和震荡模式
|
频率范围 |
等效阻抗 |
振荡模式 |
|
3.200 – 3.579 MHz |
250Max |
Fundamental |
|
3.579 – 4.000 MHz |
150Max |
Fundamental |
|
4.000 – 5.000 MHz |
120Max |
Fundamental |
|
5.000 – 6.000 MHz |
100Max |
Fundamental |
|
6.000 – 7.000 MHz |
80Max |
Fundamental |
|
7.000 – 10.000 MHz |
60Max |
Fundamental |
|
10.000 – 14.000 MHz |
50Max |
Fundamental |
|
14.000 – 20.000 MHz |
40Max |
Fundamental |
|
≥20.000 MHz |
30/40(BT cut) Max |
Fundamental |
|
24.000 - 35.000 MHz |
100Max |
Third Overtone |
|
≥35.000 MHz |
80Max |
Third Overtone |
|
|
